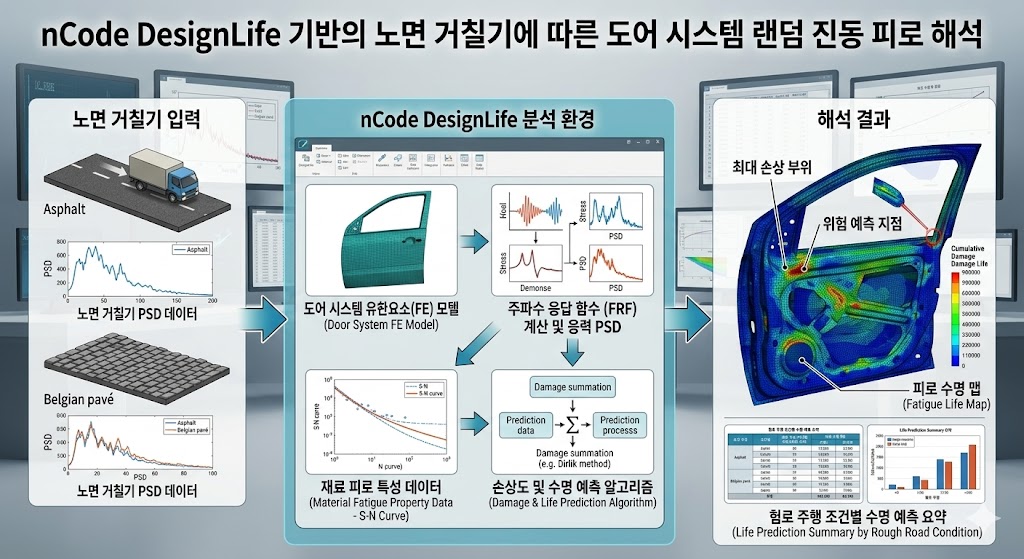

nCode DesignLife 기반의 노면 거칠기에 따른 도어 시스템 랜덤 진동 피로 해석

서론: 예측 불가능한 험로가 자동차 도어에 미치는 영향

자동차 도어 시스템은 포트홀이나 요철이 많은 험로를 달릴 때 예측하기 힘든 불규칙한 진동을 끊임없이 겪게 됩니다. 이러한 진동 데미지가 누적되면 결국 도어 힌지나 래치 같은 핵심 부품에 치명적인 피로 파괴(Fatigue Failure)가 발생할 수 있어요. 35년간 기계 공학 설계와 구조 해석 현장에서 수많은 데이터를 다뤄온 엔지니어의 경험을 살려, nCode DesignLife를 활용한 랜덤 진동 피로 예측 기법을 다정하게 알려드릴게요.

본론 1: 노면 거칠기의 수학적 모델링, PSD 프로파일

실제 도로의 굴곡은 무작위(Random) 특성을 띠기 때문에, 이를 시간 영역에서 있는 그대로 해석하는 것은 컴퓨터 자원상 불가능에 가깝습니다. 대신 주파수 영역에서 진동 에너지의 분포를 통계적으로 나타내는 전력 스펙트럼 밀도(PSD, Power Spectral Density) 프로파일을 입력 하중으로 변환하여 사용합니다.

벨지안 로드(Belgian Road)처럼 가혹한 주행 환경의 진동 특성을 이 PSD 곡선으로 수치화하여 해석의 기준으로 삼는 것이 가장 중요한 첫걸음이랍니다.

본론 2: 유한요소해석(FEA)을 통한 주파수 응답 함수 추출

본격적인 피로 수명을 계산하기 전에, 도어 시스템 구조물이 특정 주파수에서 어떻게 반응하는지 파악하는 과정이 꼭 필요해요. 주로 Abaqus나 OptiStruct와 같은 유한요소해석(FEA) 툴을 이용해 부품의 고유진동수를 찾고, 단위 하중에 대한 주파수 응답 함수(FRF)를 정밀하게 추출해 냅니다. 이 과정을 통해 공진이 일어나는 취약 주파수 대역을 찾아내고, 진폭이 과도하게 커지는 패널 부위를 시각적으로 명확히 확인할 수 있습니다.

본론 3: nCode DesignLife의 Dirlik 피로 수명 예측

이제 앞서 구한 노면의 PSD 프로파일과 도어 시스템의 FRF 응답 결과를 nCode DesignLife 소프트웨어로 가져와 본격적인 손상도 계산을 수행합니다. 소프트웨어 내부에서는 가장 널리 쓰이는 Dirlik 알고리즘 등을 활용해, 복잡한 주파수 응답을 수학적인 응력 진폭 확률 분포로 변환해 내죠.

이러한 첨단 해석을 거치면 험로를 10만 킬로미터 주행했을 때 도어 부품의 어느 지점이 가장 먼저 파단될지 정확한 피로 손상도 맵을 얻을 수 있습니다.

본론 4: 파이썬(Python)과 스프레드시트를 연동한 업무 최적화

랜덤 진동 해석은 각 노드(Node)마다 다루어야 할 데이터의 양이 방대하여, 결과값을 일일이 분석하는 데 엄청난 시간이 소요됩니다. 저는 실무 효율을 극대화하기 위해 파이썬(Python) 스크립트를 작성하여 nCode의 핵심 피로 수명 데이터를 자동으로 파싱(Parsing)하고 있어요. 추출된 결과는 구글 스프레드시트 API를 통해 실시간으로 클라우드에 정리되어, 팀원들과 신속하게 설계 변경 방향을 논의하는 데 아주 큰 도움을 줍니다.

결론: 진동을 지배하는 설계가 완성하는 프리미엄 품질

보이지 않는 진동의 흐름을 통계적으로 읽어내고 부품의 수명을 정확히 예측하는 것은 프리미엄 자동차의 품질을 좌우하는 고도의 엔지니어링 예술입니다. nCode DesignLife와 같은 첨단 해석 툴에 파이썬 자동화 기술을 접목하면, 낭비되는 업무 시간은 줄이고 설계의 신뢰성은 완벽하게 확보할 수 있어요. 오늘 정리해 드린 공학적 인사이트가 기술 블로그를 운영하시거나 구조 해석을 연구하시는 많은 분들께 든든하고 유익한 길잡이가 되기를 진심으로 응원합니다!
